ZX-3 - 超聲波測厚儀

        產品品牌:美國達高特DAKOTA

        產品型號:ZX-3

        主要技術指標:

        測量范圍:0.63~914.4mm(鋼),取決于材料和探頭類型

        美國DAKOTA ULTRASONICS公司推出的新一代超聲波測厚儀ZX系列。具有使用簡單,鍍層測厚,功能強大,體積小巧,可靠性高等特點。擠壓鋁制外殼,堅固耐用。

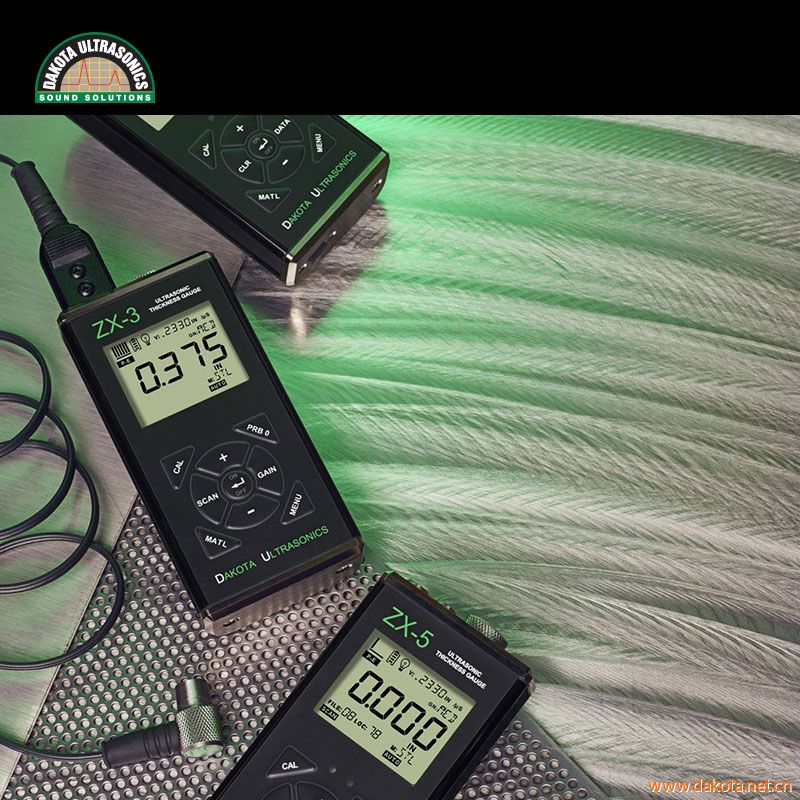

        ZX-3超聲波測厚儀
        -  150V方波脈沖發生器
        -  可調增益( 40~52dB ),超聲波測厚儀維護,以3dB為步長(可選超低、低、中、高、超高五檔)
        -  可選擇手動或自動探頭校零
        -  低溫定制液晶顯示器(-30℃)
        -  IP65防護等級
        ZX-5超聲波測厚儀。在ZX-3的基礎上,美國 超聲波測厚儀,增加:
        -  聲速測量模式,可做為超聲波聲速儀(球化率儀)
        -  差值模式
        -  上下限報警模式
        -  USB Type-C數據接口
        ZX-5DL超聲波測厚儀。在ZX-5的基礎上,增加:
        - 32M閃存內部數據存儲器


        技術參數
         測量  測量范圍:0.63~914.4mm(鋼),取決于材料和探頭類型
        單位:英制和公制
        分辨率:0.01mm
        聲速范圍:305~18542m/s
        脈沖重復頻率:200Hz
        顯示刷新頻率:10Hz
        增益:40~52dB,美國達高特測厚儀,步進3dB 顯示  多功能7段4位半數字液晶顯示器,超聲波測厚儀探頭,數字高度為12.7mm
        兩個3.2mm14段顯示區和一 個7段顯示區,用于顯示信息和數值
        附加的圖標表示功能和模式
        背光可選擇開/關/自動,可選 擇亮度(低、中、高)選項 條形讀數穩定性/重復性指示 特點  探頭校零:手動和自動校零
        探頭直徑:可選擇探頭直徑以提高線性
        高速掃描模式: 顯示掃描期間的最小讀數,超聲波測厚儀 kk,掃描頻率為100Hz
        差值模式:顯示測量值和輸入的標稱值的差值( ZX-5和ZX-5DL)
        報警模式:上下限聲光報警(ZX-5和ZX-5DL)
        聲速測量模式:用于球化率的測量(ZX-5和ZX-5DL) 探頭  頻率范圍:1~10MHz
        雙晶探頭
        LEMO接口,超聲波測厚儀原理圖,1.2米探頭線
        可定制用于特殊應用的探頭 存儲  可存儲40組,每組250個數據,共10000個數據(ZX-5DL) 其他  鍵盤: 防水防油密封按鍵膜,九個觸感反饋按鍵
        電源:標配為兩節5號堿性電池 ,可選鎳鎘電池或鋰電池。電池低電量指示。無操作五分鐘后自動關機。Type-C供電(ZX-5和ZX-5DL)
        重量:312g(含電池)
        尺寸:131.3x63.5x31.5mm
        操作溫度:-30~75℃
        外殼:擠壓鋁制外殼,鍍層測量,底蓋為鎳板鍍鋁,環保封裝
        包裝:ABS工程塑料箱


        常用探頭

        型號 頻率 探頭晶片直徑 探頭接觸直徑 測量范圍 說明
        PT-102-2000 5.0MHz 6.35mm 9.53mm 1.0~152mm 標準探頭
        PT-101-2000 5.0MHz 4.76mm 6.35mm 1.0~50mm 小管徑探頭
        PT-104-0000 1.0MHz 12.7mm 15.88mm 3.8~50.8mm(鑄鐵中) 鑄鐵探頭
        PT-102-1000 2.25MHz 6.35mm 9.53mm 1.5~100mm 低頻探頭
        PT-102-3300 7.5MHz 6.35mm 9.53mm 0.63~152mm 超薄探頭
        PT-104-2000 5.0MHz 12.7mm 15.88mm 1.27~508mm 超厚探頭
        PT-042-2000 5.0MHz 6.35mm 9.53mm 1.0~152mm 標準高溫探頭,超聲波測厚儀圖片,最高340℃
        PT-044-2000 5.0MHz 12.7mm 15.88mm 1.27~508mm 厚高溫探頭,最高340℃
        PT-212-2001 5.0MHz 6.35mm 9.53mm 1.0~152mm 超高溫探頭,最高480℃
        PT-214-2001 5.0MHz 12.7mm 15.88mm 1.27~508mm 超厚超高溫探頭,數字超聲波測厚儀,最高480℃
        注:測試高溫表面時需用高溫耦合劑

        儀器維修服務注意:
        1、客戶聯系我公司儀器維修部(微信同號),告知所需維修儀器的型號及故障現象,看能否修理。
        2、客戶提供維修的儀器,規范包裝寄到我公司維修部。請在快遞包裝內附上紙條注明故障現象、聯系方式,以便及時與貴方聯系。
        3、由工程師檢修估價,與客戶聯系,確認是否維修。客戶確認維修、付款,再我公司維修、郵寄。









        常見問答

        ZX-3測厚儀是MX-3測厚儀的替代,功能有升級嗎?

        美國DAKOTA達高特ZX-3超聲波測厚儀是MX-3的升級替代產品,比 MX-3 多了增益可調功能,有40dB、43dB、46dB、49dB、52dB 五檔。


        美國DAKOTA達高特ZX-3超聲波測厚儀工作原理?

        超聲測厚儀按工作原理分:有共振法、干涉法及脈沖反射法等。由于脈沖反射法并不涉及共振機理,與被測物表面的光潔度關系不密切,所以超聲波脈沖法測厚儀是最受用戶歡迎的一種儀表。  1 測厚儀工作原理  
        超聲波測厚儀主要有主機和探頭兩部分組成。主機電路包括發射電路、接收電路、計數顯示電路三部分,由發射電路產生的高壓沖擊波激勵探頭,產生超聲發射脈沖波,脈沖波經介質介面反射后被接收電路接收,通過單片機計數處理后,經液晶顯示器顯示厚度數值,它主要根據聲波在試樣中的傳播速度乘以通過試樣的時間的一半而得到試樣的厚度。 


        達高特測厚儀操作?

        ZX-3是精密的超聲波測量儀器,可單邊測量物體的厚度,但沒有不去除表面的涂層或漆層測量金屬基體的厚度功能。顯示精度可達0.01mm。ZX-3的操作與ZX-5的操作基本相同,但是沒有DIFF鍵用于差值功能,沒有ALRM鍵用于報警功能,也沒有RS232接口用于和計算機通訊。


        zx-3測厚儀示值一直閃爍不穩定是怎么回事?

        可能的原因從以下四個方面入手:

        工件表面粗糙度過大,造成探頭與接觸面耦合效果差,反射回波低,甚至無法接收到回波信號。在役設備、管道大部分是表面銹蝕,耦合效果極差。

        工件曲率半徑太小,尤其是小徑管測厚時,因常用探頭表面為平面,與曲面接觸為點接觸或線接觸,聲強透射率低(耦合不好)。

        檢測面與底面不平行,聲波遇到底面產生散射,探頭無法接受到底波信號。

        鑄件、奧氏體鋼因組織不均勻或晶粒粗大,超聲波在其中穿過時產生嚴重的散射衰減,被散射的超聲波沿著復雜的路徑傳播,有可能使回波湮沒,造成不顯示。


        ZX-3與ZA-5操作上是一樣的嗎?

        ZX-3的操作與ZX-5的操作基本相同,但是沒有DIFF鍵用于差值功能,沒有ALRM鍵用于報警功能,也沒有RS232接口用于和計算機通訊。


        耦合劑對ZX-3超聲波測厚儀工的測量有什么影響?

        耦合劑是用來排除探頭和被測物體之間的空氣,使超聲波能有效地穿入工件達到檢測目的。如果選擇種類或使用方法不當,將造成誤差或耦合標志閃爍,無法測量。因根據使用情況選擇合適的種類,當使用在光滑材料表面時,可以使用低粘度的耦合劑;當使用在粗糙表面、垂直表面及頂表面時,應使用粘度高的耦合劑。高溫工件應選用高溫耦合劑。其次,耦合劑應適量使用,涂抹均勻,一般應將耦合劑涂在被測材料的表面,但當測量溫度較高時,耦合劑應涂在探頭上。0805110311111213
