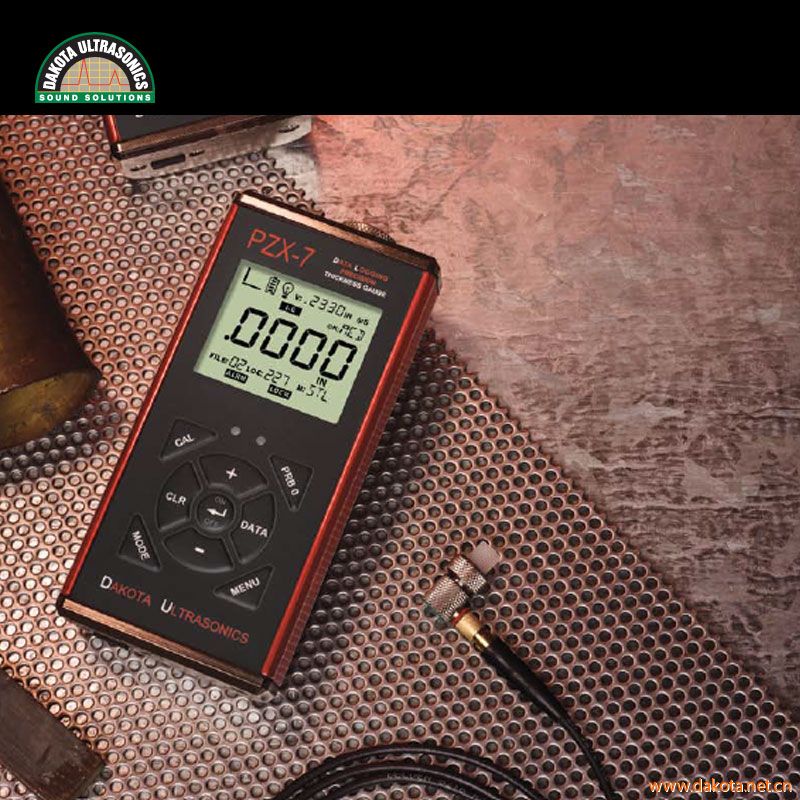

PZX-7DL - 精密型穿透涂層超聲波測厚儀

精密型穿透涂層超聲波測厚儀PZX-7DL完全替代原型號PX-7DL嗎？

是的，PZX-7DL精密型超聲波測厚儀是PX-7DL的升級替代，配有Type-C接口（也就是現在大部分主流安卓手機的充電接口），可以用Type-C的數據線給主機供電。還有其他功能的升級：PZX-7DL的傳輸不用專用軟件，用Type-C接口的USB數據線，把 PZX-7DL當成U盤接在計算機上，直接訪問U盤的文件（里面只有存儲的文件，是CSV格式，用EXCEL打開）。

穿透涂層聲波測厚儀PX-7DL的傳輸，用的是隨機配備的專用的計算機連接線和USB轉接口，接在計算機上，再用可以在官網上下載的專用軟件，導出數據。

PX-7DL在E-E模式下，可穿透涂層測量。PZX-7DL穿透涂層超聲波測厚儀沒有說明有此功能（配標準延遲塊探頭）。

穿透涂層超聲波測厚儀PZX-7DL如何進行測量操作？

探頭發送和接收超聲波，計算測量材料的厚度。探頭應正確使用，以保證測量精確、可靠。
該單晶探頭用來傳送超聲波。測量時，用拇指和食指握住探頭，輕壓，使其充分接觸測試材料表面。
探頭前部為延遲塊，可擰下。延遲塊和探頭晶片之間需耦合。


為避免接觸面有空氣層，必須使用耦合劑，通常一滴即可。然后將探頭緊密貼在測試物體的表面，應顯示6-7個豎條及一個數值。如果聲速設置正確，顯示值應為材料的厚度。如果顯示少于5個豎條或讀數不穩定，先檢查是否充分耦合，探頭是否放平。如果還不穩定，可能需要更換探頭。探頭放在測量材料表面時，每秒可進行4次測量。移走探頭，顯示最后一次測量值。重要
有時，探頭移走時，會帶走一層耦合劑，這樣測量值會時大時小。可以明顯觀察到探頭在位時，有一個讀數;探頭移走時，又有一個讀數。
測量表面準備
測量表面的開頭和粗糙程序非常重要。粗糙不平的表面會限制超聲波穿過材料，導致測量不穩、不可靠。

測量表面應清潔、無細小顆粒、灰塵等，這些物質會導致探頭不能很好地接觸測量面。應使用鐵刷或砂紙以及砂輪等。對于特別粗糙的表面如鑄鐵，很難測量，因為會造成聲速發散。阻糙的表面除了給測量帶來困難，還會增加探頭的磨損。


超聲波測厚儀的一般測量方法？

1、測量法。在規定的測量點周圍增加測量數目，厚度變化用等厚線表示。

2、連續測量法。用單點測量法沿指定路線連續測量，間隔不大于5mm。

3、網格測量法。在指定區域劃上網格，按點測厚記錄。此方法在高壓設備、不銹鋼襯里腐蝕監測中廣泛使用。

美國DAKOTA達高特是專業無損檢測產品制造商，產品主要包括：高溫超聲測厚儀、水下超聲波測厚儀、多層厚度超聲波測厚儀、聲速儀、壁厚腐蝕監測儀、螺栓應力測試儀等產品、其中ZX-7/7DL超聲波測厚儀是新一代單晶高精度超聲波測厚儀。具有使用簡單，功能齊全，體積小巧，可靠性高等特點。

PX-7有四種測量模式：回波—回波（E-E），界面波—回波（I-E），塑料（PLAS）和自動（AUTO）。在回波—回波模式，可測薄至0.15mm厚的鋼；該模式還可不去除表面的涂層或漆層測量金屬基體的厚度。在界面波—回波模式，可測塑料或更厚的材料。自動模式下，儀器可根據材料不同自動轉換測量模式。塑料模式用于測量非常薄的塑料。

在
已知厚度的情況下校驗，采用哪種校準方法s校準PX-7DL超聲波測厚儀？

注意∶該步驟需要一個所要測量的特定材料的樣塊，已知厚度。

為保證測量精度，必須設置正確的聲速。不同材料，聲速不同。已知厚度，一點校準法是最簡單常用的校準方法。

1、開機


2、滴一滴耦合劑至樣塊。


3、使探頭緊貼樣塊表面。應顯示厚度值（可能不正確），所有的豎條應都顯示。


4、讀數穩定后，移走探頭。如果厚度值有變化，重復步驟3。5、按CAL鍵，IN或MM符號應閃動。

6、使用上下箭頭鍵調節厚度值至樣塊厚度。


7、再按一次CAL鍵，IN/us或MM應閃動，儀器顯示根握厚度值計算出的聲速值。


8、再按CAL 鍵退出校驗模式。儀器可以開始測量。08210824110311111213
